UNIVERSAL ABSTÜTZUNG

Unsere WANDHALTERUNG besteht aus 2 gefrästen 4mm starken Aluminium Klemmen, die dauerhaft an eine Wand angeschraubt werden.

Im Lieferumfang der WANDHALTERUNG befindet sich:

• 2 Klemme mit beweglicher Klemmbacke
• 4 Schrauben und 4 Dübel
• 1 Schablone zum Bohren der 4 Löcher

1. Positioniere die Schablone des udoq an der richtigen Stelle und richte die Schablone mit der Wasserwaage horizontal aus. Fixiere die Schablone mit wiederablösbarem Klebeband.
2. Je nachdem wie lange dein udoq ist werden dir verschiedene Bohrlöcher angezeigt. Durchsteche einfach die Schablone und zeichne das Bohrloch an der Wand mit einem Bleistift an. Bei einem udoq 400 mit CABLE BOX M musst du wie beschrieben den kleinsten Abstand der Klemmen verwenden.
3. Bohre die vier 6mm Löcher, entferne den Bohrstaub und drücke die vier beiliegenden Dübel in die Wand. Die Bohrloch-Tiefe entspricht der Schraubenlänge.
4. Schraube beide Klemmen mit den 4 beiliegenden Schrauben an der Wand fest. Nutze hierzu keinen Akkuschrauber, da hier die Gefahr besteht, dass die Schraubenköpfe abreißen.

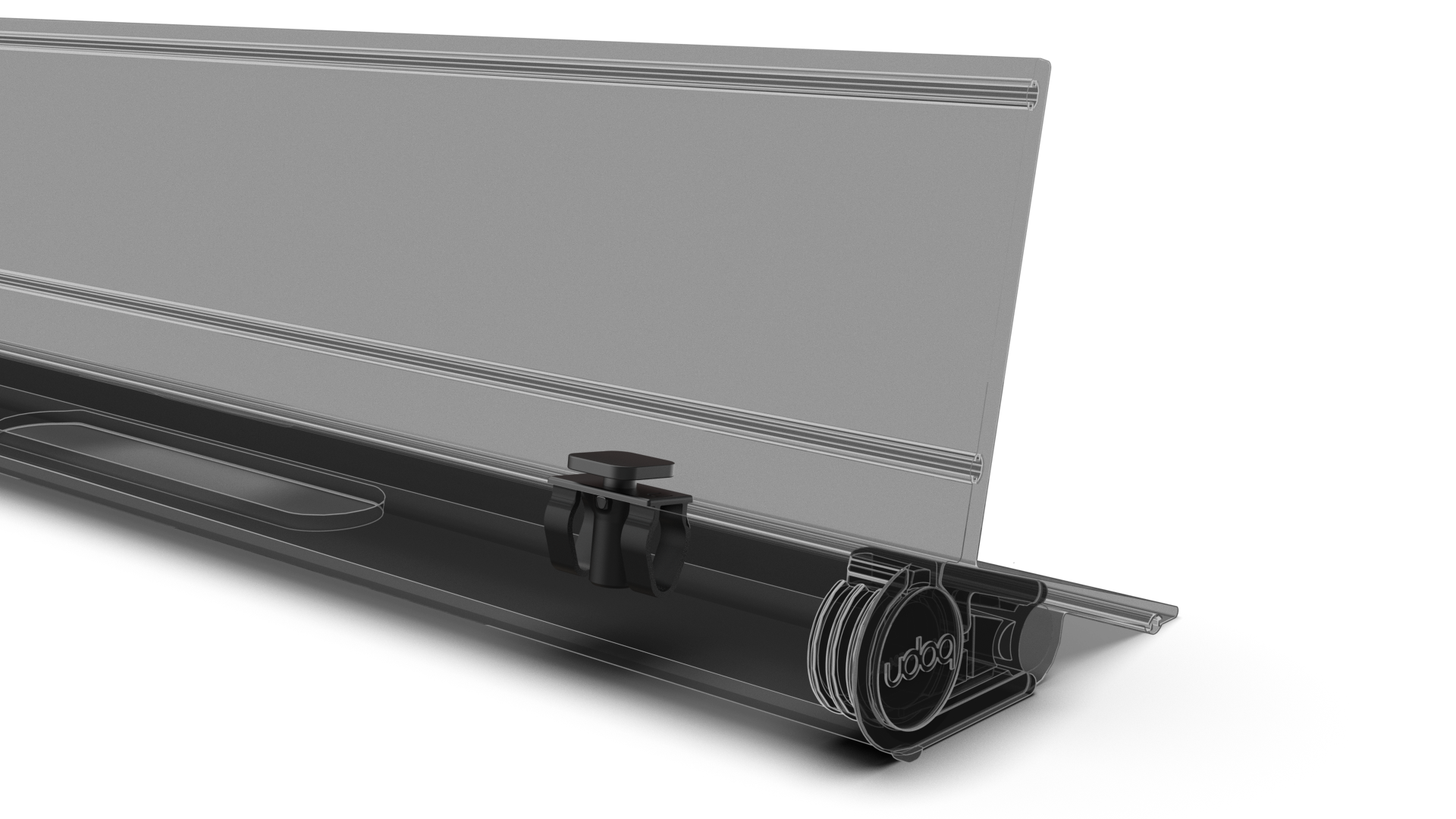

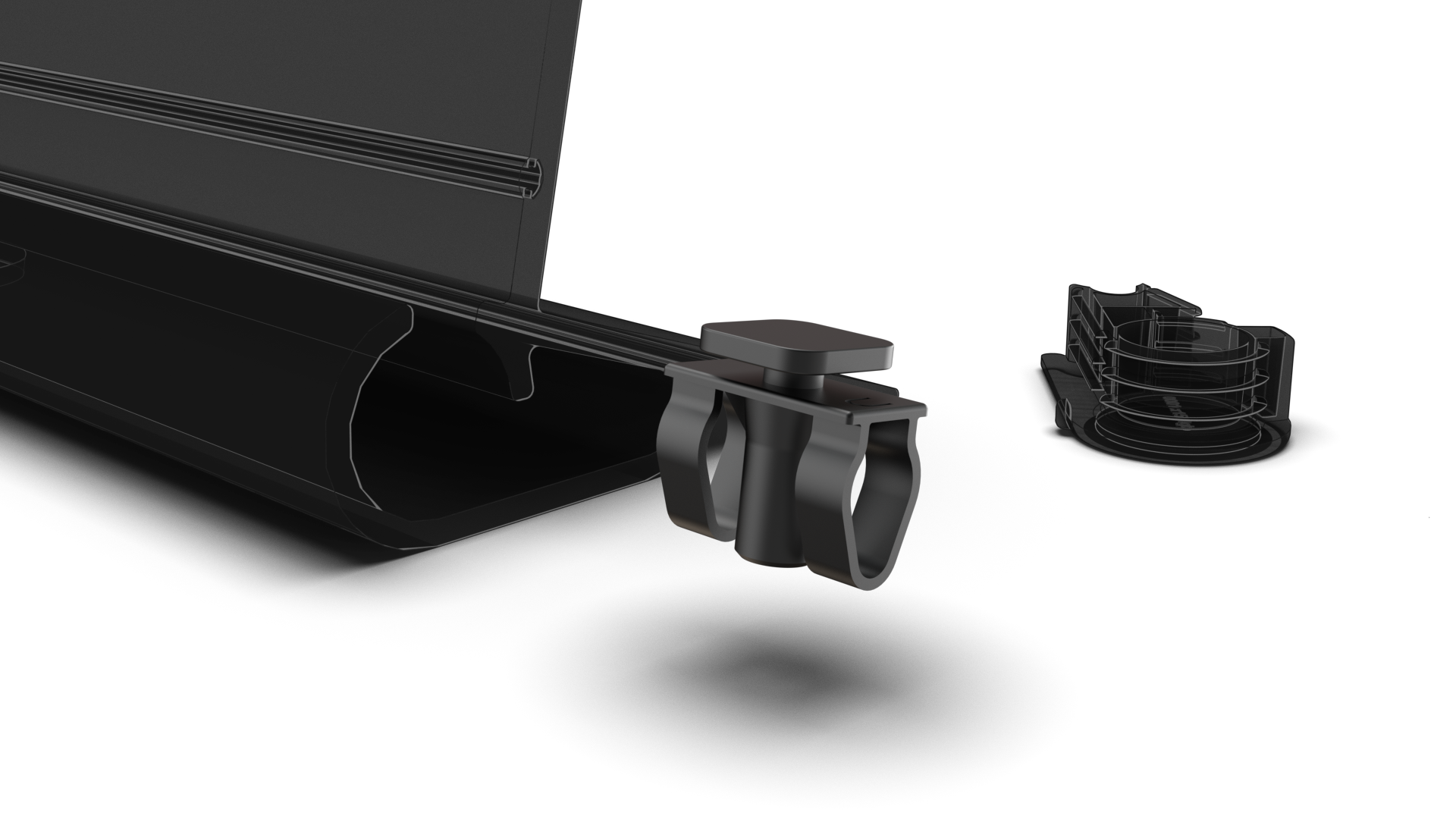

5. Stecke das udoq nun einfach mit seiner rückwärtigen Abstützung in die beiden Klemmen, so dass sich die Gummileiste im Hohlraum befindet.
6. Richte das udoq Mittig aus und schließe die Klemmen indem du mit dem udoq Schraubendreher (Torx 10) alle 4 Stellschrauben komplett handfest eindrehst.

Dein udoq richtet sich nun in den beiden Klemmen aus und ist stabil an der Wand befestigt.
